커롬 올린 G7+ 가 벽돌되는 바람에 QFIL로 순정 복구했습니다

복구 자체는 됬는데 고유번호랑 S/N이 날아간 상황 (TFM 파티션은 순정 펌웨어로 덮어쓰지 마세요)

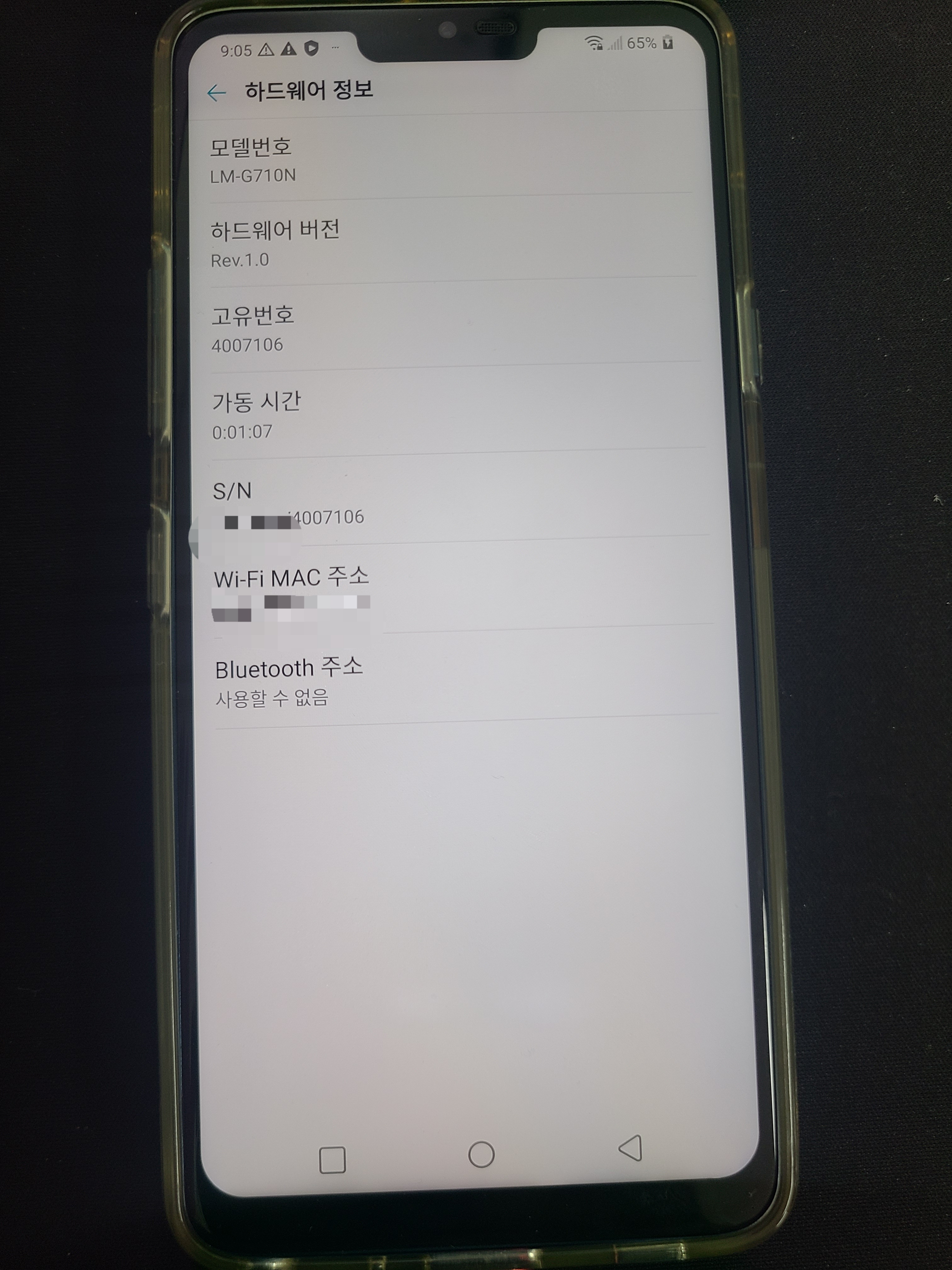

G7+ 하나 더 있는거랑 비교해서 복구 완료

※ 제 기기는 오레오(안드로이드 8) 펌웨어입니다

※ 초기화될 가능성이 있으니 백업 미리 하고 진행하세요



1) IMEI 검색으로 S/N 확인

https://check-imei.net/

MSN이 우리가 찾는 S/N 입니다

숫자3 + 영문4 + 숫자7

고유번호는 뒤에 숫자7자리 입니다

제 경우에는 IMEI가 살아있어서 검색이 가능했는데, IMEI 까지 날아간 상황에서는 다른 방법을 찾으셔야 될 거 같습니다



2) 순정 G7+ 파일에서 고유번호, S/N 위치 확인

→ 제가 위치를 확인해서 바로 3)으로 진행하시면 됩니다

순정 G7+ 를 EDL 모드로 진입시킨 후 QFIL 실행

TFM 파티션을 백업합니다(Read)

http://freaka.freehostia.com/charset2.php?

위에 있는 사이트에서 고유번호를 넣고 실행시키면 아래 창에 변경시킨 값이 나오는데 UTF-8 값을 씁니다

HeX 에디터로 TFM 파티션 파일을 연 뒤에 변환시킨 고유번호를 검색해서 위치를 확인합니다

딱 2곳이 검색되는데 확인한 위치는 다음과 같습니다

00009000 : 고유번호(숫자 7자리)

00012000 : S/N



3) 복구해야 될 G7+ EDL 모드 진입후 QFIL 실행

동일하게 TFM 백업후 HeX 에디터로 해당 위치에 고유번호와 S/N을 입력하고 저장

수정된 bin 파일을 다시 TFM 파티션에 덮어씌우고 재부팅

하판 분리 뒤에 배터리까지 추가로 제거해야 터치패드가 나옵니다

왼쪽이 오리지널, 오른쪽은 새로 구한 부품

케이블 연결선이 하나 없는데 지문인식 없는 패널로 구입해서 그렇습니다(가격차이가 꽤 납니다)

배터리 빼고 쓰려고 했는데, 터치패널 고정이 안되서 배터리는 다시 연결했습니다

지문인식 포기하고 알리에서 부품 구입

1366 * 768 에서 1920 * 1080 으로 변경

가지고 있는 스위치가 배터리 개선판도 아닌 구형이라 배터리를 새로 교체

https://ko.aliexpress.com/item/4001058396166.html?gatewayAdapt=glo2kor&spm=a2g0o.order_list.0.0.21ef140fzIv8ai

1) 뒷판 정면에 Y형 나사 4개 제거

2) SD 카드 슬롯 나사 1개, 아래 부분 나사 2개, 윗부분 나사 1개 제거

3) 조이콘 연결부에 있는 나사 중에 가운데 1개씩 제거

4) 뒷판 분리

5) SD 카드 슬롯 나사 제거후 분리

6) 알루미늄 판 분리

7) 배터리 단자 분리

8) 배터리 분리(양면 테이프로 접착되어 카드 같은 것으로 살살 밀어주는게 편합니다)

9) 배터리 교체 후 역순으로 재조립

뒷판만 열면 되는 줄 알았는데, 키보드랑 메인보드까지 들어내야 되는 방식

셀러론 575 → 코어2듀오 T7100

증상 : 특정 키 안됨(윈도우, Fn, 왼쪽 방향키, 오른쪽 숫자키 일부)

다른 키는 그냥 USB 키보드 사용하면 되는데, Fn 키는 방법이 없어서 키보드를 교체

교체하는 김에 CPU도 갈았습니다. i3-4000M → i7-4712MQ

상부 판 + 터치패드 까지 있는 상태로 구한거라 조립이 쉬웠네요. 아니면 저기서 분해를 더 해야됩니다.

분해방법은 다른 블로그나 유튜브에 자세하게 나와있습니다.

분해하면서 스틱쪽을 조금 부숴먹는바람에 다시 재발하면 아날로그 스틱 부품을 알리에서 사서 바꿀 예정.

요즘에는 뒤에 종이 끼우는 방법도 있더군요

HDMI IN 단자와 TV 단자가 같이 있어서

일체형 PC / 모니터 / TV 로 사용이 가능한 모델입니다.

아래쪽에 본체가 있는 디자인이라 분해는 비교적 쉬운 편입니다

i3-4000M → i7-4712M 으로 교체

램과 하드는 통째로 분해하지 않아도 교체가 가능하도록 되어있네요.

메인보드 전지 위쪽에 mSATA 슬롯이 있어서 SSD 추가도 가능합니다(나중에 교체하려면 뒷판을 들어내야겠지요)

현재 mSATA SSD + SATA HDD 조합으로 사용중입니다

그래픽 냉납 이후 GTX 860M 인식이 안되어 CPU 내장그래픽으로 사용하다 보드 사망(전원 X)

액정 등 나머지 부품이 아까워서 보드 교체를 시도했습니다

Clevo사 베어본이므로 해당 기종인 W230SS로 검색해서 알리에서 보드 구매

구입 당시에 100$ 조금 더 들었는데, 지금은 80$에 파는 판매자가 새로 생겼네요

https://www.youtube.com/watch?v=13bf3EtFkgI&list=LL&index=12

중간에 단자 수리하는 부분 제외하고 분해/조립 부분만 참고했습니다

확실히 유튜브가 있으니까 따라하기만 하면 되서 좋네요

수리 후 나머지는 작동이 잘 되는데, 오른쪽 USB 단자 하나가 작동이 안되네요(불량 의심;)

전원은 공급되는데(노트북 쿨러는 동작함) 마우스나 USB 드라이브는 인식 안됩니다.
